série: Doplňky

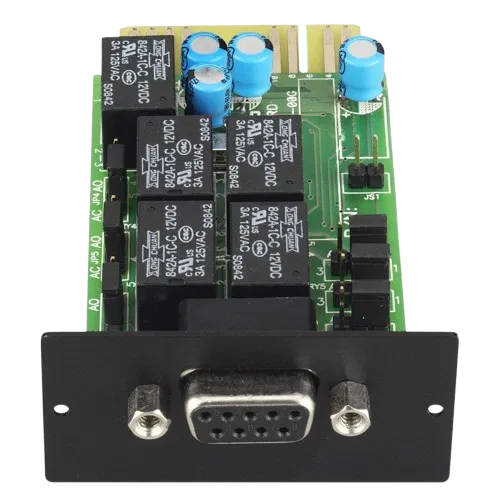

Karta AS400 - řada V
Zvyšte výkon svého systému pomocí špičkové karty AS400 - řada V! Řada V je navržena s ohledem na vysokou efektivitu a spolehlivost a představuje dokonalé řešení pro optimalizaci správy pracovní zátěže a rozšíření možností systému.
Vlastnosti produktu:
Komunikační karta AS400 poskytuje kontaktní spínače pro vzdálené monitorování UPS. Pro splnění požadavků různých aplikací je karta AS400 schopna volit stav signálu suchého kontaktu (aktivní sepnutí nebo aktivní rozepnutí) nastavením propojky. Tyto vhodné aplikace jsou uvedeny níže:
- IBM Server, osobní počítače a pracovní stanice equipamentes
- Automaticky řízená průmyslová zařízení a komunikační aplikace
Seznam aplikací:
- Pro všechna zařízení ORVALDI vybavená slotem IntelligentSlot.
MOŽNOST „VYSOKÁ KVALITA“:
ORVALDI v souladu s pojistnými podmínkami vymění, opraví nebo odškodní výrobky ORVALDI a/nebo připojená zařízení v případě poškození v důsledku přepětí. Maximální celková odškodněná částka činí 5000Euro (pět tisíc eur).
Proč si vybrat kartu AS400 - řada V?
Reléová karta AS400 II je ideálním řešením pro automatizaci, které umožňuje vzdálené monitorování a řízení systémů UPS. Je vybavena stavovými hlášeními, poruchovými alarmy a integrací protokolu pro správu sítě, takže vyniká v průmyslových a automatizovaných prostředích. Karta umožňuje snadné přizpůsobení provozu UPS specifickým potřebám automatizace a zajišťuje bezpečnost a kontinuitu provozu.
9-PIN |
DB9 |
 |
 |
Přiřazení pinů
| Přiřazení pinu | Funkce | V/V |
|---|---|---|
| Pin 1 | Porucha UPS | Výstup |
| Pin 2 | Zvukový alarm UPS | Výstup |
| Pin 3 | Zem (společná pro Pin 4) | Napájecí zem |
| Pin 4 | Vzdálené vypnutí | Vstup |
| Pin 5 | Společná pro relé | Napájení |
| Pin 6 | Bypass aktivní | Výstup |
| Pin 7 | Nízké napětí baterie | Výstup |
| Pin 8 | UPS zapnuto | Výstup |
| Pin 9 | Porucha sítě | Výstup |
Popis funkce
| Stav AC | Stav AO | Důvod |
|---|---|---|
| Pin 1 & Pin 5 spojeny | Pin 1 & Pin 5 rozpojeny | Vnitřní porucha UPS |
| Pin 2 & Pin 5 spojeny | Pin 2 & Pin 5 rozpojeny | Porucha UPS, výpadek sítě, nízké napětí baterie, aktivní bypass |
| Pin 6 & Pin 5 spojeny | Pin 6 & Pin 5 rozpojeny | Bypass aktivní |
| Pin 7 & Pin 5 spojeny | Pin 7 & Pin 5 rozpojeny | Napětí baterie je nízké |
| Pin 8 & Pin 5 spojeny | Pin 8 & Pin 5 rozpojeny | UPS je v režimu měniče |
| Pin 9 & Pin 5 spojeny | Pin 9 & Pin 5 rozpojeny | Výpadek sítě |
