série: Invertor pro solární systémy
ORVALDI Solar OffGrid
_webp.webp)
Vlastnosti produktu:
- Střídač s čistou sinusovou vlnou - poskytuje čistý a stabilní výkon, vhodný pro citlivá elektronická zařízení.
- Všestranná kompatibilita s bateriemi - Podporuje baterie AGM, FLD (Flooded Lead-Acid) a uživatelsky definovaná nastavení baterií, což umožňuje přizpůsobení pro různé typy baterií.
- Inteligentní displej LCD - Multifunkční displej LCD pro sledování v reálném čase a snadnou konfiguraci provozních režimů, včetně vstupního/výstupního napětí, stavu baterie a parametrů nabíjení.
- Konfigurace prioritních zdrojů - Umožňuje volbu mezi režimy Solar First, Utility First, Solar and Utility a Only Solar, čímž optimalizuje využití zdrojů energie na základě preferencí uživatele a podmínek prostředí.
- Integrovaná solární nabíječka - Kompatibilní se solárními nabíječkami PWM i MPPT, což zajišťuje účinnou konverzi energie ze solárních panelů.
- Komunikační porty (USB/RS-232) - Usnadňuje monitorování a ovládání prostřednictvím připojení k počítači, čímž zlepšuje uživatelský komfort a správu systému.
Seznam aplikací:
- Domácí záložní napájení
- Malé podniky a kanceláře
- Systémy obnovitelné energie
- Napájení na dálku a mimo síť
- Podpora průmyslových zařízení
- Obytná vozidla a lodě
- Nouzové napájení
- Napájení staveniště
- Telekomunikace
- Zemědělské využití
DOWNLOAD:
ORVALDI KS1-3K+
Product manualORVALDI MKS5K easy / MKS5K+
ORVALDI MVII5K
MOŽNOST „VYSOKÁ KVALITA“:
ORVALDI v souladu s pojistnými podmínkami vymění, opraví nebo odškodní výrobky ORVALDI a/nebo připojená zařízení v případě poškození v důsledku přepětí. Maximální celková odškodněná částka činí 5000Euro (pět tisíc eur).
Regulátor PWM

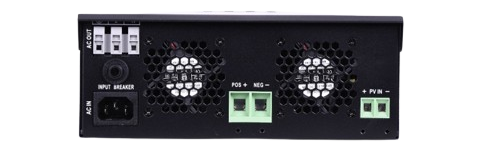

ORVALDI KS1K+ |

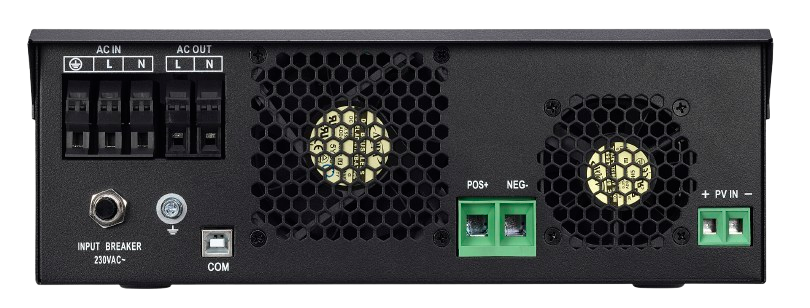

ORVALDI KS3K+ |
 |
 |
 |
 |
Regulátor MPPT
ORVALDI MKS5K easy |
ORVALDI MKS5K+ |
ORVALDI MVII5K |
 |
 |
 |
 |
 |
 |
|
|
|
|
Hlavní rozdíly

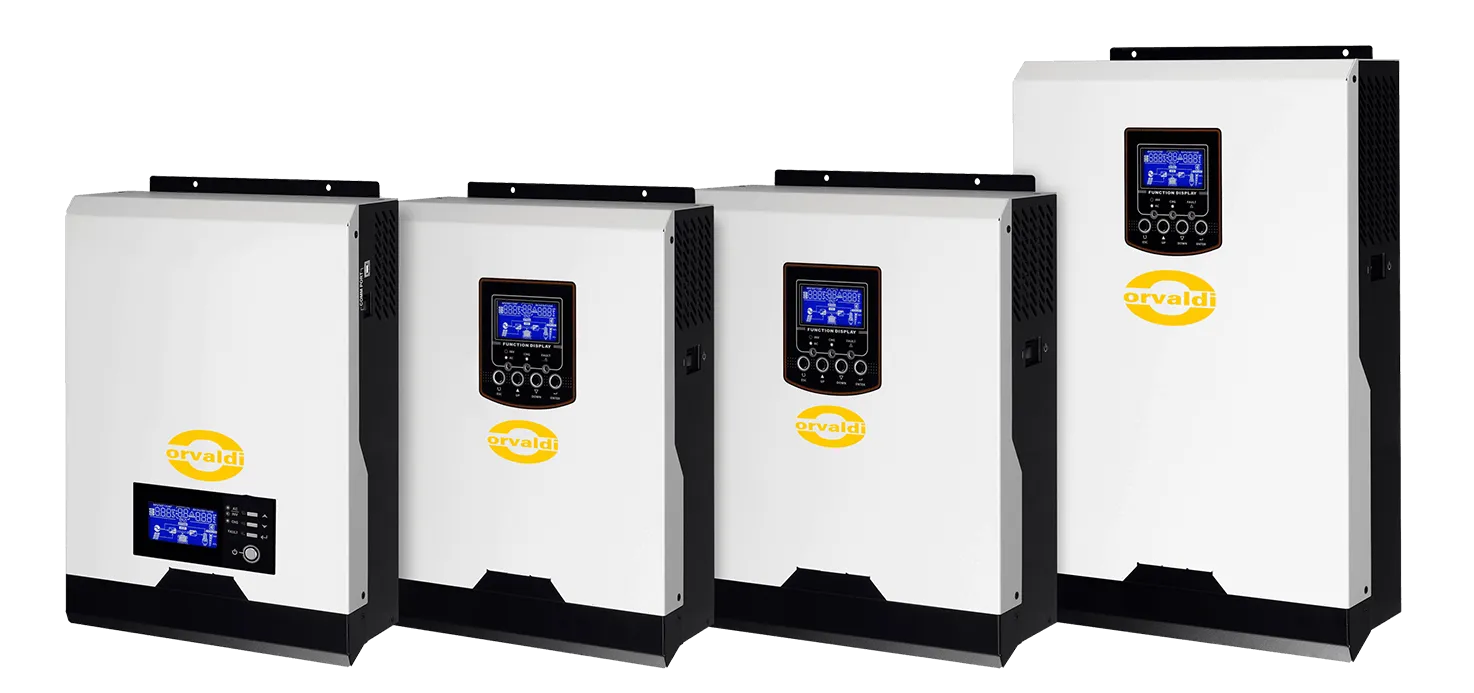

Řada ORVALDI OFF-GRID SOLAR nabízí všestrannou škálu modelů s různými výkonnostními kapacitami, přizpůsobenými pro různé energetické potřeby. Každý model je vybaven jiným typem solárního regulátoru, což zajišťuje maximální účinnost při správě solární energie. Ať už potřebujete systém s PWM regulátorem nebo pokročilejším MPPT regulátorem, ORVALDI nabízí řešení s výkonem regulátorů, které se škálují podle kapacity zařízení. Od kompaktních systémů s výkonem 1000 VA a podporou 600 W až po robustní jednotky s výkonem 5000 VA a podporou až 4000 W solárního výkonu, ORVALDI přináší ideální řešení jak pro malé, tak i pro velké aplikace.
| Model | Celkový výkon zařízení | Výkon FV | Napětí FV | Napětí DC baterie |
| ORVALDI KS1K+ | 1000 VA 1000 W |
600 W | 15-18 VDC (PWM) |
12 VDC |
| ORVALDI KS3K+ | 3000 VA 3000 W |
1800 W | 30-32 VDC (PWM) |
24 VDC |
| ORVALDI MKS5K easy | 5000 VA 5000 W |
3000 W | 60-115 VDC (MPPT) |
48 VDC |
| ORVALDI MKS5K+ | 5000 VA 5000 W |
4000 W | 60-115 VDC (MPPT) |
48 VDC |
| ORVALDI MVII5K | 5000 VA 5000 W |
4000 W | 120-450 VDC (MPPT) |
48 VDC |
Možnost paralelního provozu* (pouze ORVALDI MKS5K+)
.png)
Jednofázový paralelní systém
V jednofázové konfiguraci lze paralelně zapojit až čtyři střídače. Toto uspořádání zvyšuje celkový výstupní výkon a je ideálním řešením v případě, že je vyžadován vyšší výkon pro podporu více zařízení. Je to ideální volba pro uživatele, kteří potřebují škálovatelný systém, který může růst s jejich rostoucími energetickými požadavky.
Třífázový systém
Střídače ORVALDI lze také nakonfigurovat pro provoz v třífázovém systému, což umožňuje napájet různé zátěže v každé fázi. Navíc můžete každé fázi přiřadit jiný počet střídačů - například tři střídače na L1, dva na L2 a jeden na L3. Tato konfigurace umožňuje optimální rozdělení výkonu a přizpůsobení systému tak, aby vyhovoval specifickým energetickým potřebám na každé fázi.
Výhody třífázového systému s variabilní distribucí výkonu
Schopnost flexibilně rozdělovat výkon mezi různé fáze je významnou výhodou. Umožňuje přizpůsobit napájení skutečným požadavkům na zatížení v daném prostředí a vyhnout se tak problémům s nevyváženým zatížením fází. Tato flexibilita maximalizuje využití dostupných zdrojů energie a zajišťuje stabilitu systému i při měnících se požadavcích na výkon v jednotlivých fázích.
Priority nabíječek a výstupních zdrojů
Volba správné priority nabíjení a zdroje výstupu u měničů ORVALDI umožňuje uživatelům optimalizovat energetickou účinnost, úsporu nákladů a spolehlivost podle jejich konkrétních potřeb. Každý režim nabízí odlišné výhody a vyhovuje různým preferencím a konfiguracím systému.
Priorita solární energie (SBU)
- Jak to funguje: Tento režim dává přednost nabíjení baterií ze solárních panelů. Síť je využívána pouze tehdy, když solární energie nestačí, což zajišťuje maximální využití obnovitelných zdrojů.
- Výhody: Ideální pro maximalizaci úspor a udržitelnosti, snižuje závislost na tradičních zdrojích energie a snižuje účty za elektřinu. Výborný způsob, jak minimalizovat uhlíkovou stopu.
- Pro koho je to určeno?: Perfektní pro jednotlivce a firmy s dobře fungujícími solárními systémy, kteří chtějí naplno využít solární energii a upřednostnit obnovitelné zdroje.
Priorita sítě (USB)
- Jak to funguje: V tomto režimu je hlavním zdrojem pro nabíjení baterií elektrická síť. Solární energie je sekundární, což zajišťuje spolehlivost systému i při nepříznivém počasí.
- Výhody: Zajišťuje nepřetržité napájení díky preferenci sítě, když je solární energie omezena. Tím garantuje stabilní dodávku energie a bezproblémový provoz.
- Pro koho je to určeno?: Nejvhodnější pro uživatele v oblastech s omezeným přístupem k solární energii nebo pro ty, kteří vyžadují vysokou spolehlivost a nepřetržité napájení.

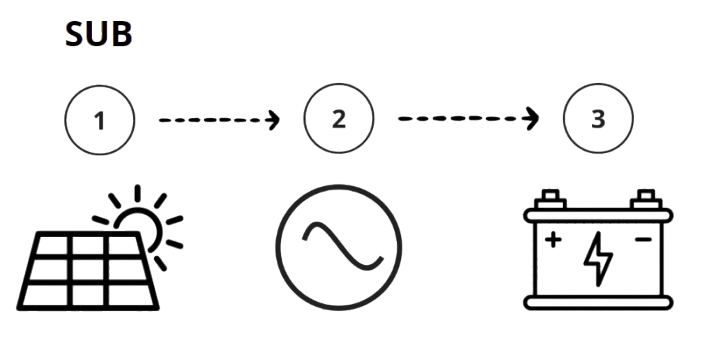

Solárně-síťový režim (SUB)
- Jak to funguje: Tento vyvážený přístup umožňuje nabíjení baterií současně ze solární energie i ze sítě. Dvojí zdroj energie zajišťuje rychlejší dobíjení a vyšší účinnost.
- Výhody: Kombinace solární a síťové energie poskytuje flexibilitu pro optimalizaci rychlosti nabíjení a spotřeby energie, což zvyšuje spolehlivost a nákladovou efektivitu.
- Pro koho je to určeno?: Vhodné pro ty, kteří hledají nejrychlejší nabíjení baterií a zároveň chtějí využívat výhod obnovitelných zdrojů.
Pouze solární
- Jak to funguje: Tento režim spoléhá výhradně na solární energii pro nabíjení baterií, s minimálním využitím sítě.
- Výhody: Díky plnému využití solární energie mohou uživatelé dosáhnout energetické autonomie a výrazně snížit svou závislost na síti, což vede k nižším nákladům na energii.
- Pro koho je to určeno?: Ideální pro uživatele, kteří usilují o úplnou energetickou nezávislost a chtějí co nejvíce omezit využívání elektrické sítě.
Typ baterie
Typ baterie: Na míru vašim potřebám
- AGM (výchozí): Tento typ baterie je ideální pro uživatele, kteří hledají bezúdržbové, robustní řešení s dlouhou životností. Baterie AGM nabízejí vysokou účinnost při nízkých nákladech na údržbu.
- FLD (Flooded Lead-Acid): Baterie FLD jsou tradiční olověné baterie s tekutým elektrolytem. Vyznačují se nižšími počátečními náklady a jsou široce používány v různých aplikacích. Jedná se o skvělou volbu pro ty, kteří potřebují osvědčené a cenově výhodné řešení, ale jsou ochotni provádět pravidelnou údržbu, například doplňování destilované vody.
- Definováno uživatelem: Pro pokročilejší uživatele, kteří chtějí mít nad svým systémem plnou kontrolu, je určena možnost definovaná uživatelem, která umožňuje přesné nastavení nabíjecího napětí a prahových hodnot pro vypnutí stejnosměrného proudu. Tato možnost je ideální pro vlastní nastavení pro specializované typy baterií, například lithium-iontové.
TECHNICKÉ ÚDAJE:
| Specifikace | ORVALDI KS1K+ | ORVALDI KS3K+ | ORVALDI MKS5K easy | ORVALDI MKS5K+ |
ORVALDI MVII5K |
| Specifikace síťového režimu | |||||
| Tvar vstupního signálu | Sinusová vlna | Sinusová vlna (síť nebo generátor) | Sinusová vlna | ||
| Jmenovité vstupní napětí | 230 Vac | ||||
| Úroveň vstupního napětí pro režim baterie (nízká/vysoká)* | <170Vac±7V | <170Vac±7V (UPS) / ≧280Vac±7V | <170Vac±7V (UPS) / ≧280Vac±7V |
<170Vac±7V (UPS) |
|
| Úroveň napětí pro návrat do režimu sítě (nízká/vysoká)* | ≧180Vac±7V | ≧180Vac±7V (UPS) / <270Vac±7V | ≧180Vac±7V (UPS) / <270Vac±7V |
≧180Vac±7V (UPS) |
|
| Maximální vstupní napětí | 300V AC | ||||
| Nominální vstupní frekvence | 50Hz / 60Hz (automaticky) | ||||
| Úroveň frekvence pro režim baterie (nízká/vysoká)* | <40±1Hz | <40±1Hz / ≧65±1Hz | <40±1Hz / ≧65±1Hz | ≧280Vac±7V | |
| Frekvenční úroveň pro návrat do režimu mřížky (nízká/vysoká)* | ≧42±1Hz | ≧42±1Hz / <63±1Hz | ≧42±1Hz / <63±1Hz | <270Vac±7V | |
| Ochrana proti zkratu | Pojistka | ||||
| Účinnost | >95 % (odporová zátěž, plně nabité baterie) | ||||
| Čas přepínání | Typicky 10 ms | ||||
| Specifikace režimu baterie | |||||
| Výstupní výkon | 1KVA/1KW | 3KVA/3KW | 5KVA/5KW | ||
| Tvar výstupního napětí | Čistá sinusová vlna | ||||
| Hodnota výstupního napětí | 230 Vac ± 5 % | ||||
| Výstupní frekvence | 50 Hz | ||||
| Účinnost v režimu baterie | 90% | 93% | |||
| Ochrana proti přetížení | 5s > 150 % Pmax; 10s 110%~150% Pmax | ||||
| Napětí stejnosměrného obvodu | 12Vdc | 24Vdc | 48 V DC | ||
| Minimální stejnosměrné napětí pro studený start | 11,5 V DC | 23,0 V DC | 46,0 V DC | ||
| Nízké napětí baterie (zátěž < 20 %) | 11,0 V DC | 22,0 V DC | 44,0 V DC | ||
| Nízké napětí baterie (20 % ≤ zatížení < 50 %) | 10,7 V DC | 21,4 V DC | 42,8 V DC | ||
| Nízké napětí baterie (zátěž ≥ 50 %) | 10,1 V DC | 20,2 V DC | 40,4 V DC | ||
| Alarm nízkého napětí (zátěž < 20 %) | 11,5 V DC | 23,0 V DC | 46,0 V DC | ||
| Alarm nízkého napětí (20 % ≤ Zátěž < 50 %) | 11,2 V DC | 22,4 V DC | 44,8 V DC | ||
| Alarm nízkého napětí (zátěž ≥ 50 %) | 10,6 V DC | 21,2 V DC | 42,4 V DC | ||
| Mezní napětí (zátěž < 20 %) | 10,5 V DC | 21,0 V DC | 42,0 V DC | ||
| Mezní napětí (20 % ≤ Zátěž < 50 %) | 10,2 V DC | 20,4 V DC | 40,8 V DC | ||
| Mezní napětí (zátěž ≥ 50 %) | 9,6 V DC | 19,2 V DC | 38,4 V DC | ||
| Alarm vysokého napětí baterie | 14Vdc | 29 V DC | 58 V DC | ||
| Horní mezní napětí nabíječky | 16Vdc | 33 V DC | 60 V DC | ||
| Spotřeba energie (vlastní použití) | <15W | <20W | <20W | ||
| Spotřeba energie (režim úspory energie) | <5W | <10W | <10W | ||
| Specifikace nabíječky | |||||
| Algoritmus nabíjení | 3-stupňový | ||||
| Maximální nabíjecí proud (režim sítě) | 10/20A | 10/25A (VI/P=230Vac) | 20/30A (VI/P=230Vac) | ||
| Nabíjecí napětí plováku | 13,5 V DC | 27 V DC | 54 V DC | ||
| Maximální nabíjecí proud (solární režim) | 50A | 60A (3kW) | |||
| Napětí stejnosměrného obvodu (solární) | 12Vdc | 24Vdc | 48 V DC | ||
| Maximální napětí solárního panelu | 55 V DC | 80 V DC | 145 V DC | 500 V DC | |
| Spotřeba energie (pohotovostní režim) | 1W | 2W | |||
* Platí pro MKS5K easy a MKS5K+
