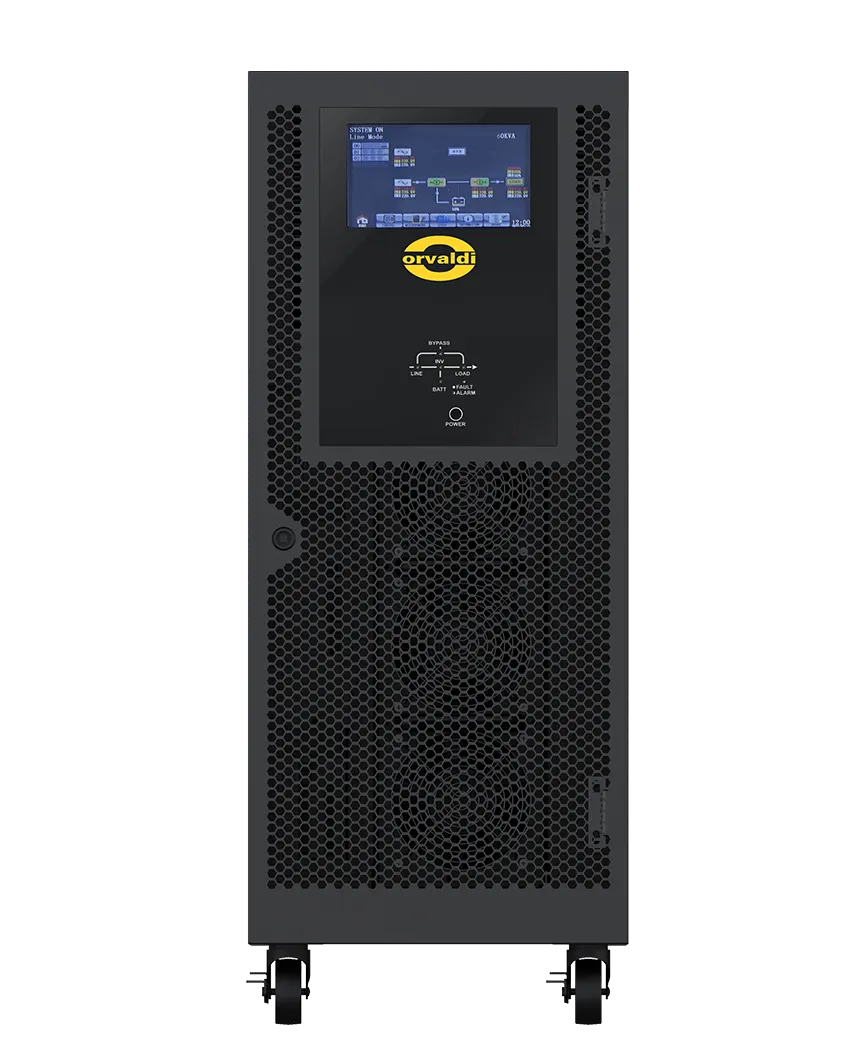

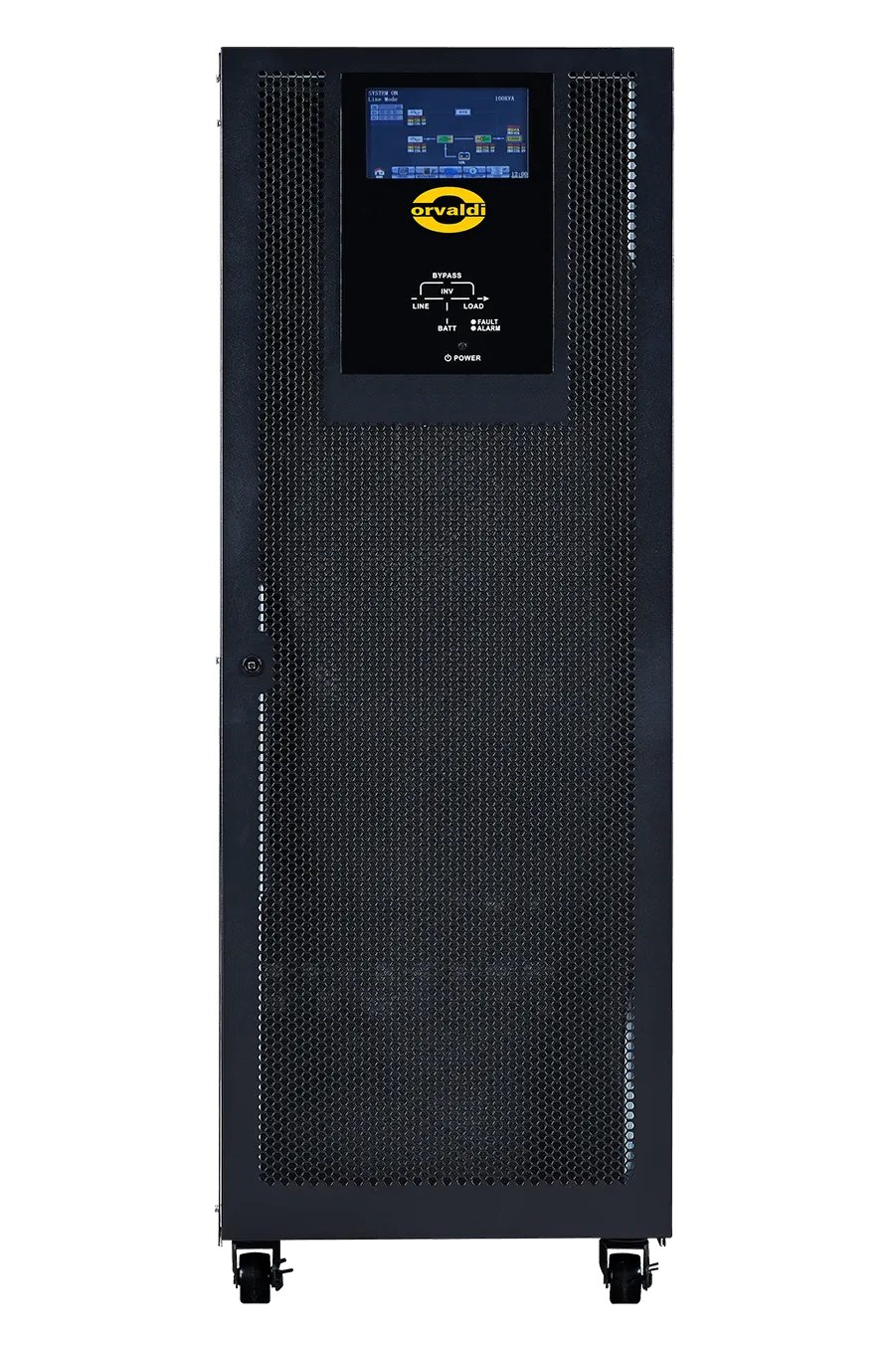

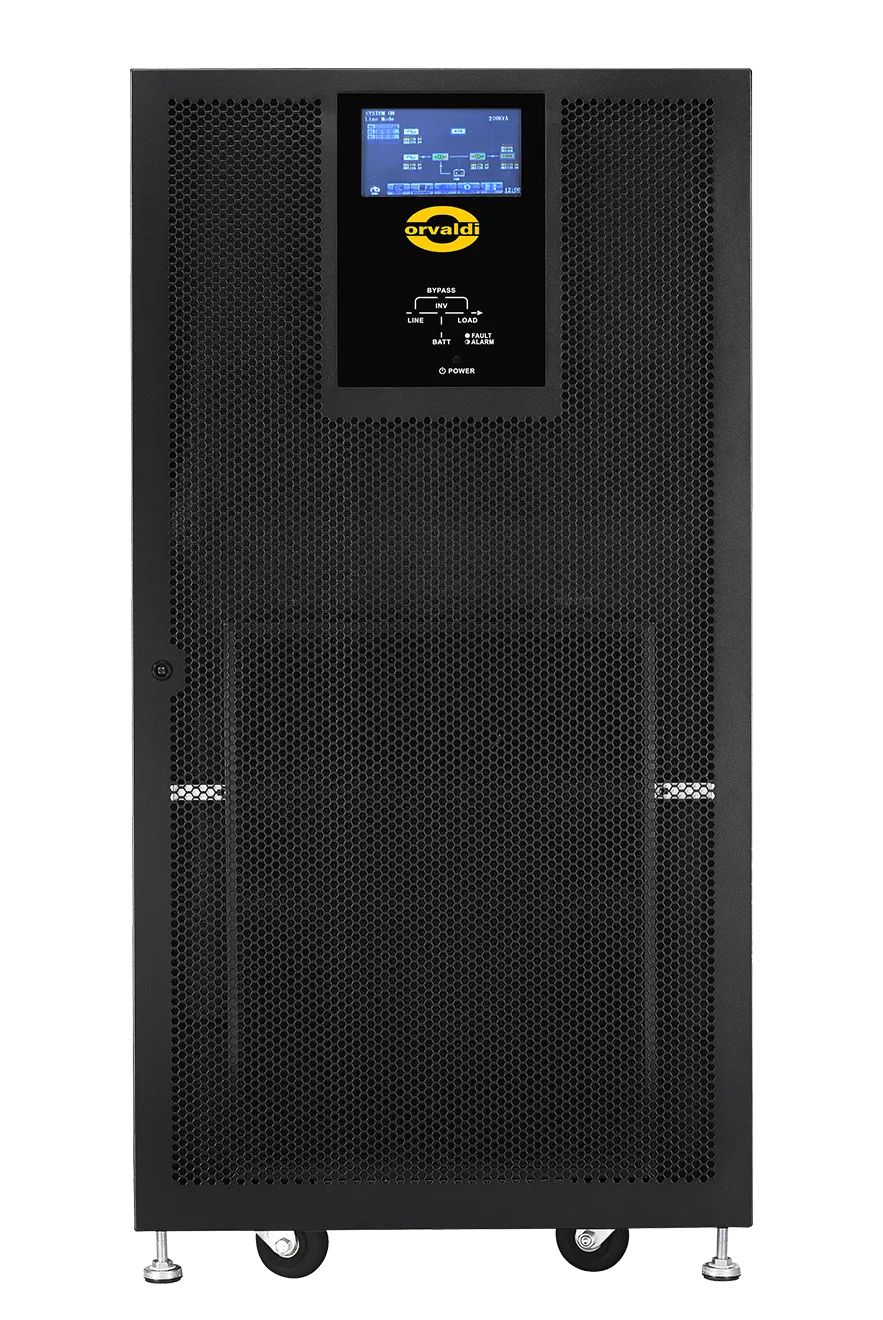

ORVALDI Fortress Family 60-300kW
Řada Fortress Online společnosti ORVALDI poskytuje spolehlivé a nepřerušované napájení v náročných průmyslových prostředích pomocí pokročilé technologie dvojité online konverze. Jeho modulární konstrukce, snadná údržba a intuitivní 7" dotykový LCD panel zajišťují efektivní provoz a bezproblémovou integraci do moderních průmyslových aplikací.
VLASTNOSTI PRODUKTU:
- Kompatibilní s lithium-iontovou baterií.
- Skutečná online UPS s dvojitou konverzí.
- Vysoký výstupní účiník 1,0.
- Široký rozsah vstupního napětí (110-300 VAC).
- Modulární konstrukce pro rozšiřitelnost.
- Vysoká kapacita při přetížení.
- Paralelní redundance zaručující zaručený výkon.
- Kompatibilita s generátory.
- Uživatelsky přívětivý LCD displej.
- Režim ECO pro úsporu energie.
SEZNAM APLIKACÍ:
- Průmyslová zařízení
- Datová centra
- Zdravotnická zařízení
- Telekomunikační systémy
- Kritická infrastruktura
- Vysoce výkonné servery
Software - ViewPower
User ManualMOŽNOST „VYSOKÁ KVALITA“:
ORVALDI v souladu s pojistnými podmínkami vymění, opraví nebo odškodní výrobky ORVALDI a/nebo připojená zařízení v případě poškození v důsledku přepětí. Maximální celková odškodněná částka činí 5000Euro (pět tisíc eur).

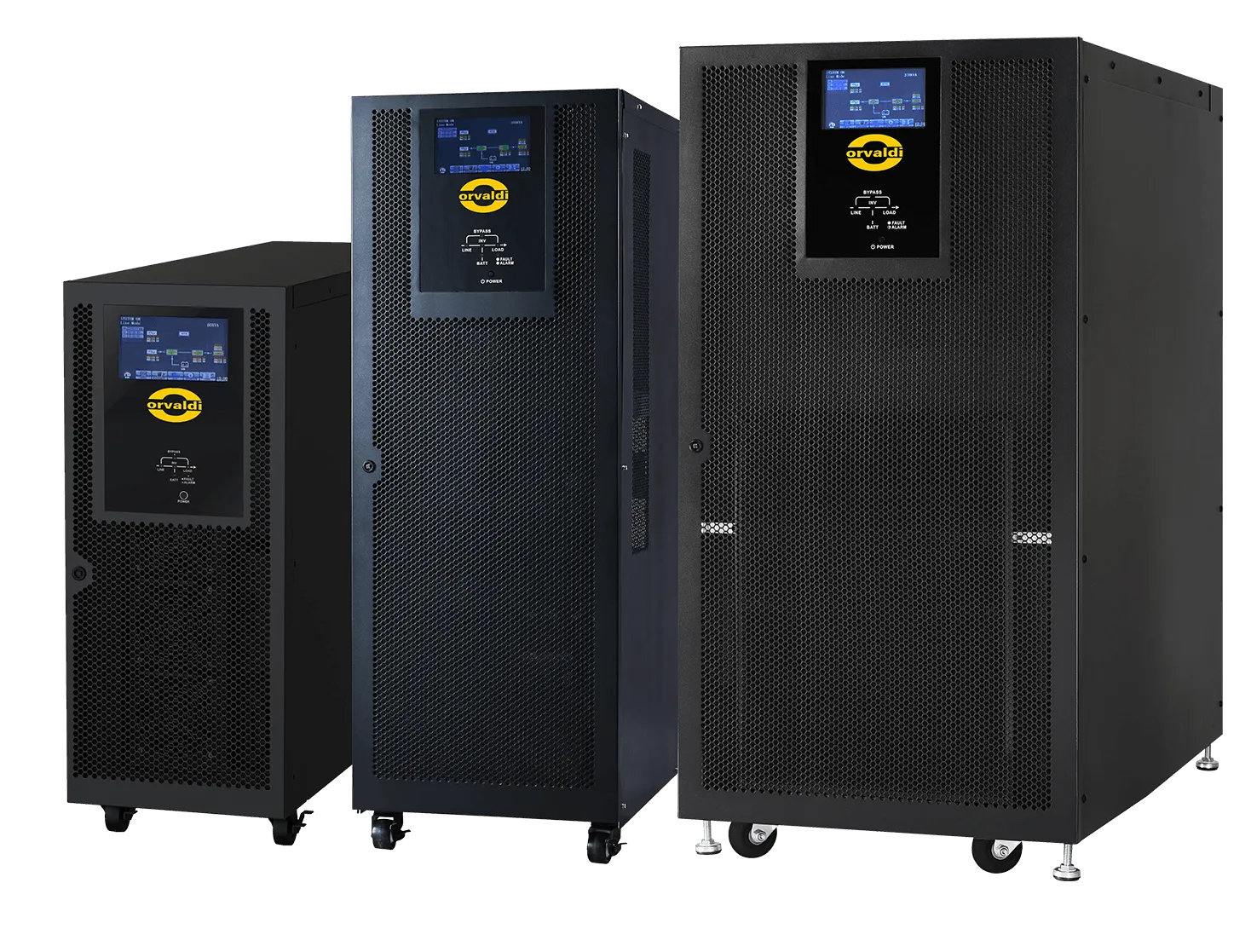

ORVALDI Fortress Family
Řada ORVALDI Fortress Family je pokročilé řešení napájení navržené tak, aby zajistilo spolehlivost a nepřetržitý provoz i v těch nejnáročnějších průmyslových podmínkách. Díky technologii dvojité online konverze poskytují tyto jednotky stabilní a bezpečnou energii, čímž eliminují riziko ztráty dat a poškození zařízení. Díky intuitivnímu rozhraní a modernímu designu je používání těchto systémů UPS jednoduché a efektivní, zatímco jejich estetika dokonale doplňuje moderní průmyslové prostory.
Vysoká škálovatelnost a modulární konstrukce řady ORVALDI Fortress Online umožňují snadnou instalaci a údržbu i rychlé přizpůsobení měnícím se potřebám. Vestavěný 7palcový dotykový LCD panel poskytuje uživatelům kompletní přístup ke klíčovým informacím a funkcím, čímž zvyšuje bezpečnost a kontrolu nad napájením. Další funkce, jako je nastavitelný stejnosměrný nabíjecí proud a kompatibilita s generátory, činí z těchto systémů UPS vysoce univerzální a spolehlivou volbu pro každý podnik.
 |
 |
 |
ORVALDIFortress
|
ORVALDIFortress
|
ORVALDIFortress
|

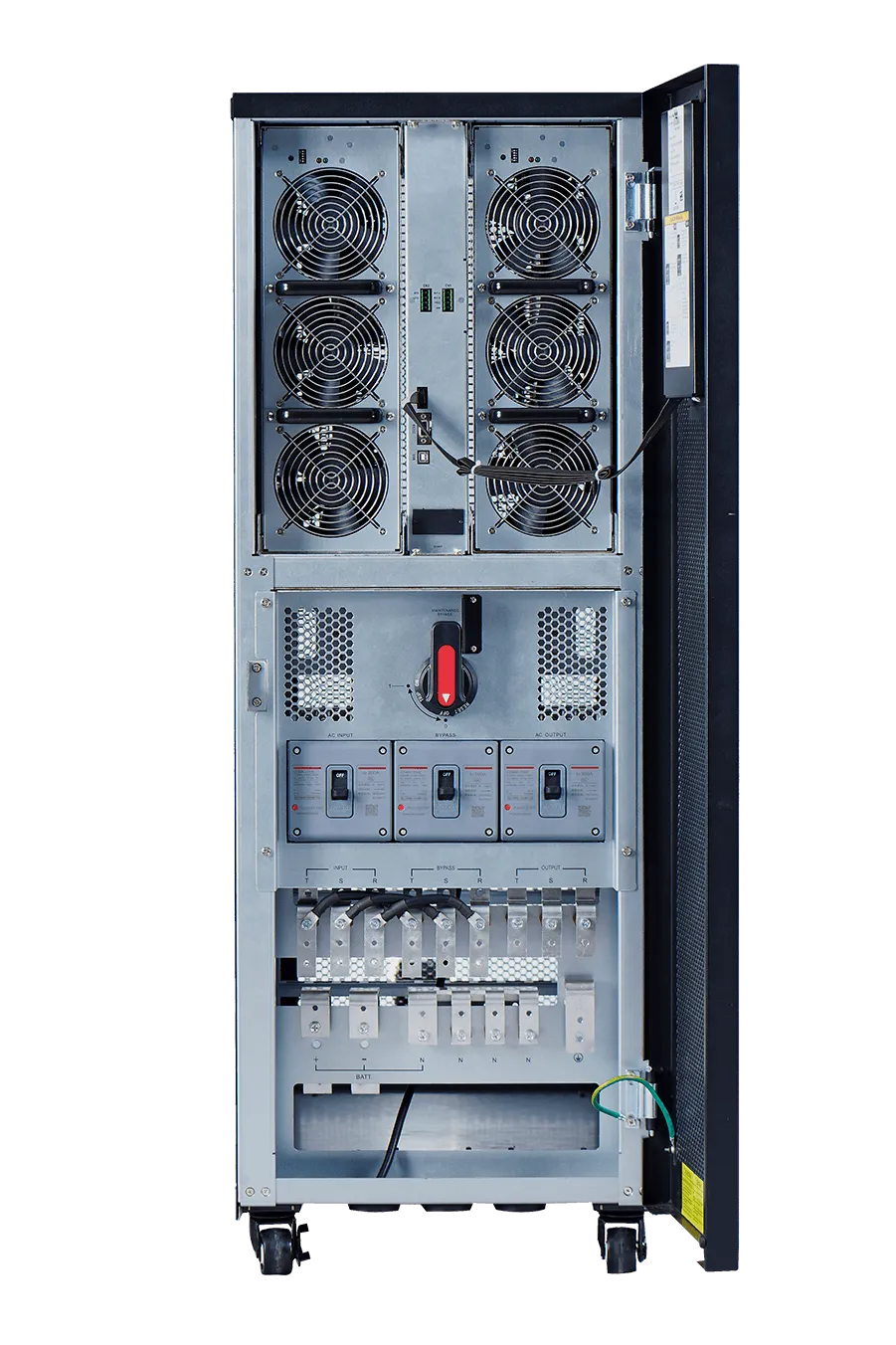

Monoblokové UPS s modulární konstrukcí
Rodina Fortress představuje inovativní řešení monoblokových UPS s modulární konstrukcí. Tato konstrukce umožňuje snadné vyjmutí napájecích modulů za účelem údržby, což zjednodušuje servis a výměnu dílů a minimalizuje prostoje. Toto uspořádání zvyšuje účinnost a spolehlivost celého napájecího systému.
V zařízení ORVALDI Fortress máte možnost volby mezi dvěma provozními režimy: plným výkonem nebo redundantní konfigurací s více moduly. V redundantním režimu pracují moduly paralelně a poskytují dodatečnou ochranu kritických zátěží. To znamená, že v případě poruchy jednoho modulu automaticky převezme funkci druhý, čímž je zajištěno nepřerušované napájení a spolehlivost systému. Toto inteligentní řešení nabízí nejvyšší úroveň ochrany, minimalizuje rizika výpadků a zvyšuje bezpečnost klíčových operací.
 |
 |
 |
ORVALDI
|
ORVALDI
|
ORVALDI
|
Topologie
Řada ORVALDI Fortress Online využívá technologii dvojité online konverze, která zajišťuje nepřetržité a stabilní napájení a eliminuje riziko výpadku napájení. Tato topologie chrání zařízení před jakýmikoliv elektrickými poruchami a zaručuje spolehlivost a bezpečnost. Je ideálním řešením pro složité aplikace, kde je nepřetržité napájení nezbytné.

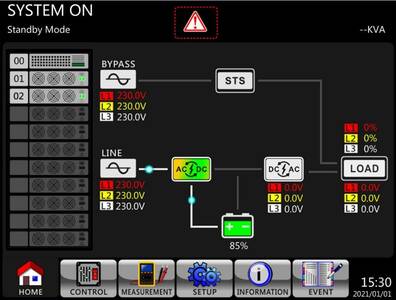

Displej
7" LCD displej speciálně navržený pro naši řadu nepřerušitelných zdrojů napájení. Tento barevný dotykový panel poskytuje intuitivní přístup ke všem klíčovým informacím a funkcím zařízení. Pomocí přehledných piktogramů můžete snadno zkontrolovat aktuální provozní režim UPS, úroveň nabití baterie a zatížení systému. Displej také umožňuje rychlé čtení alarmů a výstrah, což poskytuje dodatečnou bezpečnost a kontrolu.

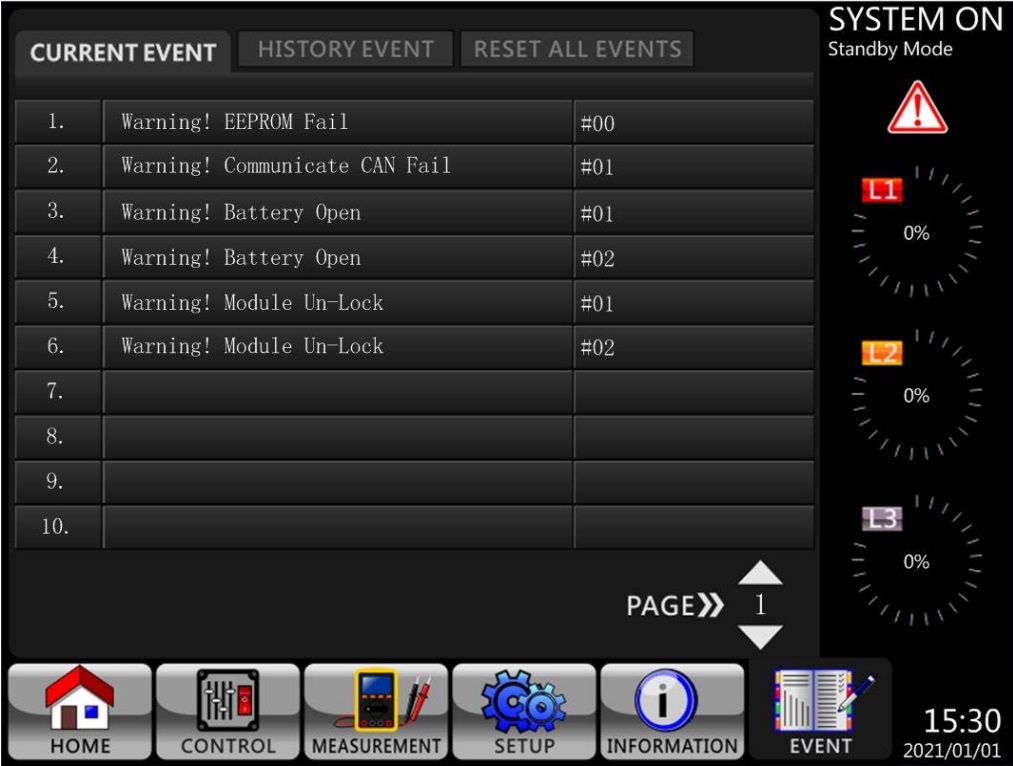

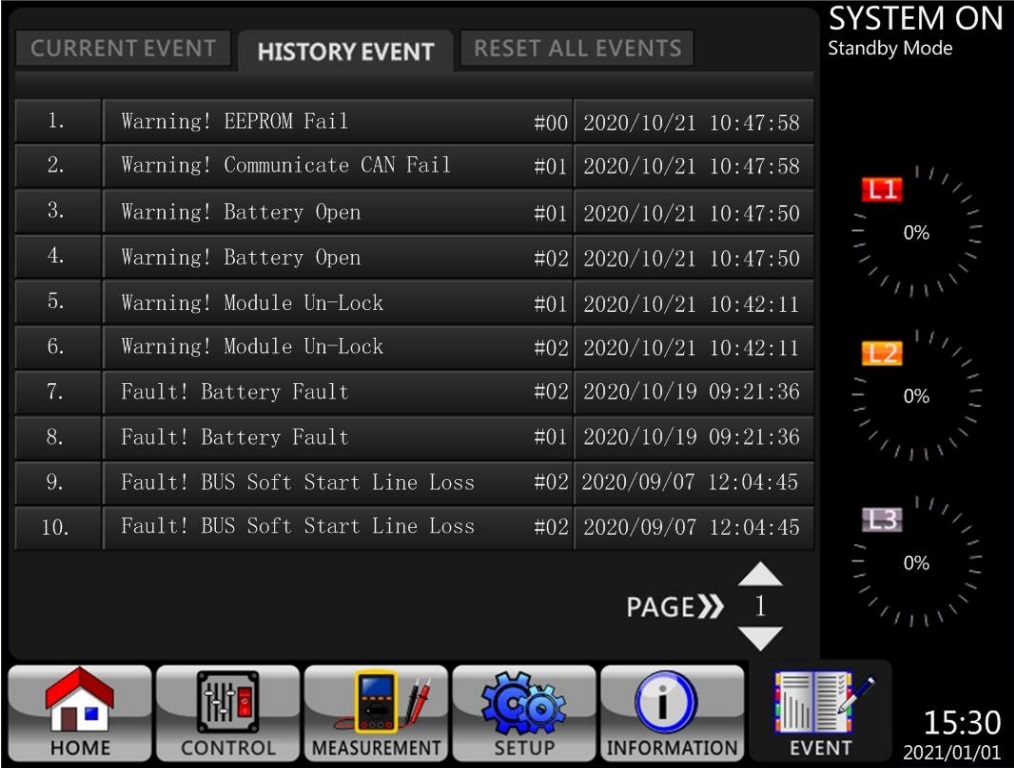

Výstrahy a varování
Rychlý přístup k alarmům a výstrahám řady ORVALDI Fortress Online poskytuje uživatelům okamžité informace o případných problémech nebo nesrovnalostech. To umožňuje rychlou reakci na poruchy a zvyšuje bezpečnost a spolehlivost energetického systému.
 |
 |

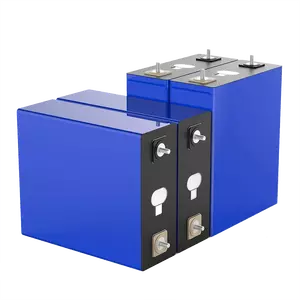

Kompatibilní s lithium-iontovou baterií
Kompatibilní s lithium-iontovými bateriemi pro vyšší energetickou účinnost a delší životnost baterie. Tato kompatibilita poskytuje spolehlivější a udržitelnější řešení záložního napájení pro složité průmyslové aplikace.
Vzdálené sledování
Funkce pro řízení a monitoring sítě
- Umožňuje řízení a monitoring více UPS jednotek přes LAN a INTERNET.
- Uživatelsky přívětivý graf analýzy výkonu: statistiky událostí, export historických dat v grafech.
- Grafy UPS dat v reálném čase (napětí, frekvence, úroveň zátěže, úroveň baterie).
- Bezpečné vypnutí operačního systému a ochrana proti ztrátě dat v případě výpadku napájení.
- Upozornění na varování pomocí zvukového alarmu, vysílacího programu, mobilního messengeru a e-mailu.
- Plánované zapnutí/vypnutí UPS, test baterie, programovatelné řízení zásuvek a ovládání zvukového alarmu.
- Ochrana heslem a správa vzdáleného přístupu.
- Podporuje VMware ESX a ESXi.
- Vícejazyčná podpora: angličtina, němčina, francouzština, španělština, italština, portugalština, polština, čeština, ruština, ukrajinština, turečtina, čínština.
UPS je vybaven USB a RS232 porty, stejně jako slotem pro SNMP kartu, což umožňuje jednoduché řízení a vzdálený monitoring z počítače, čímž zvyšuje bezpečnost připojených zařízení.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Chytrý software pro řízení a monitoring více UPS přes LAN a Internet. | Pokročilý software pro řízení a monitoring více UPS přes LAN, Internet a SNMP kartu. | SNMP Web Manager je software pro správu SNMP webových karet. Uživatelé mohou vyhledávat a ovládat všechna SNMP zařízení v LAN pomocí tohoto rozhraní. Poté může uživatel dvojklikem na zařízení otevřít stránku pro monitoring webového serveru. |
Paralelní konfigurace
Podporuje paralelní provoz pro dodatečnou kapacitu nebo redundanci, což umožňuje flexibilní nasazení.
TECHNICKÉ ÚDAJE:
| Model | ORVALDI Fortress 60kW | ORVALDI Fortress 100-120kW | ORVALDI Fortress 200kW | ORVALDI Fortress 300kW | |
| Jmenovitý zdánlivý výkon / činný výkon* | 60 kVA / 60 kW | 100 kVA / 100 kW | 200 kVA / 200 kW | 300 kVA / 300 kW | |
| VSTUP | |||||
| Rozsah napětí | Dolní mez ztráty napájení | 110 VAC (fáze - N) ± 3 % při 50 % zatížení; 176 VAC (fáze - N) ± 3 % při 100 % zatížení. | |||
| Dolní mez obnovovacího napětí | Dolní mez napětí při ztrátě napájení +10 V | ||||
| Horní mez ztráty napájení | 300 VAC (L-N) ± 3 % při zatížení; 276 VAC (L-N) ± 3 % při 100 % zatížení. | ||||
| Horní mez obnovovacího napětí | Horní mez napětí při ztrátě napájení -10 V | ||||
| Rozsah frekvence | 46 Hz ~ 54 Hz @ 50 Hz | ||||
| Rozsah frekvence | 56 Hz ~ 64 Hz @ 60 Hz | ||||
| Fáze | 3 fáze s neutrálním vodičem | ||||
| Faktor výkonu | ≥0,99 při 100% zatížení | ||||
| VÝSTUP | |||||
| Výstupní napětí | 3 x 380/400/415 V AC (3 fáze + N) | ||||
| Regulace AC napětí | ± 1 % typicky (vyvážené zatížení) ± 2 % typicky (nevyvážené zatížení) |
||||
| Rozsah frekvence (synchronizovaný rozsah) | 46 Hz ~ 54 Hz @ systém 50 Hz; 56 Hz ~ 64 Hz @ systém 60 Hz |
||||
| Rozsah frekvence (režim provozu na baterii) | 50 Hz ± 0,1 Hz nebo 60 Hz ± 0,1 Hz | ||||
| Přetížení | Režim provozu na síti AC | 100 % ~ 110 %: 60 min; 110,5 % ~ 125 %: 10 min; 125 % ~ 150 %: 1 min; >150 %: 200 ms | |||
| Režim provozu na baterii | 100 % ~ 110 %: 60 min; 110,5 % ~ 125 %: 10 min; 125 % ~ 150 %: 1 min; >150 %: 200 ms | ||||
| Proudový špičkový faktor | max. 3:1 | ||||
| Harmonické zkreslení | ≤ 2 % při 100 % lineárního zatížení; ≤ 5 % při 100 % nelineárního zatížení | ||||
| Čas přepnutí | Online <> baterie | 0 ms | |||
| Invertor <> baterie | 0 ms (v případě selhání fázové synchronizace dojde k přerušení < 4 ms z invertoru na bypass) | ||||
| Invertor <> ECO | < 10 ms | ||||
| ÚČINNOST | |||||
| Režim online (provoz na síti) | 95 % | ||||
| Režim provozu na baterii | 94 % | ||||
| BATERIE | |||||
| Počet | 32 ~ 40 (dohodou) | ||||
| Maximální nabíjecí proud | 18 A | 24 A | 54 A | 90 A | |
| Nabíjecí napětí | 2,28 V / článek (2,25 ~ 2,33 volitelně) | ||||
| FYZICKÉ PARAMETRY | |||||
| Rozměry (D x Š x V) (mm) | 1000x320x800 | 1000x430x1200 | 1000x600x1200 | 1100x600x1475 | |
| Čistá hmotnost (kg) | 88 | 169 | 249 | 396 | |
| PROSTŘEDÍ | |||||
| Teplota | 0 ~ 40 °C (životnost baterie se snižuje po překročení 25 °C) | ||||
| Provozní vlhkost | < 95 % a bez kondenzace | ||||
| Nadmořská výška provozu | < 1000 m*** | ||||
| Hladina hluku | Max. 75 dB ve vzdálenosti 1 metr | ||||
| SPRÁVA | |||||
| Smarts RS-232 nebo USB | Podpora Windows @ 2000/2003/XP/Vista/2008, Windows @ 7, Linux, Unix a MAC | ||||
| Volitelná SNMP správa | Správa energie přes SNMP manažer a webový prohlížeč | ||||
**Pokud je UPS instalováno nebo používáno v nadmořské výšce nad 1000 m nad mořem, musí být výstupní výkon snížen o 1 % na každých 100 m.
***Specifikace produktu mohou být změněny bez předchozího upozornění.
