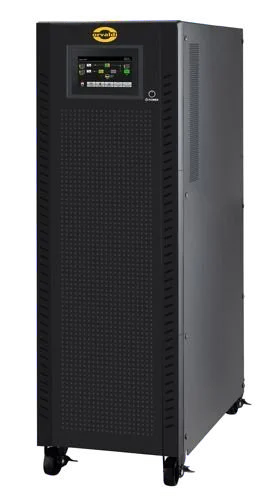

ORVALDI V10-40K 3P-3P
Vynikající správa napájení. ORVALDI V10-40K 3/3, optimalizovaný s 4,3" dotykovým panelem pro efektivní obsluhu a ovládání.
VLASTNOSTI PRODUKTU:
- Dvojitá konverze: Zajišťuje stabilní a spolehlivé napájení.
- Dotykový displej: 4,3" intuitivní rozhraní.
- Výkonový faktor: Paralelní provoz: Podporuje až tři jednotky.
- Super nabíječka: 12A nabíječka pro prodloužené zálohování.
- Aktivní PFC: Korekce vstupního účiníku 0,99.
- Kompatibilní s generátory: Může pracovat s generátory.
- Režim bypassu: Včetně bypassu pro údržbu.
- Komunikace: Komunikace: USB, volitelná karta SNMP, AS400, WiFi.
SEZNAM APLIKACÍ:
- Domácí elektronika
- Nouzové osvětlení
- Poplašné systémy
- Telekomunikační zařízení
- Fiskální zařízení
- Servery a malé sítě (pasivní PFC)
- Zdravotnická zařízení
- Kritické zátěže v datových centrech
DOWNLOAD:
Software - ViewPower
User Manual- Product card
MOŽNOST „VYSOKÁ KVALITA“:
ORVALDI v souladu s pojistnými podmínkami vymění, opraví nebo odškodní výrobky ORVALDI a/nebo připojená zařízení v případě poškození v důsledku přepětí. Maximální celková odškodněná částka činí 5000Euro (pět tisíc eur).
ORVALDI V10-40K
Objevte řadu ORVALDI V10-40K 3/3, navrženou s technologií True On-Line Double Conversion, která zajišťuje vynikající parametry napětí bez ohledu na rušení napájení a typ připojené zátěže. Díky nejvyššímu výstupnímu účiníku (PF=1,0) zajišťují tyto zdroje nepřerušovaného napájení maximální energetickou účinnost. Lehká bezbateriová konstrukce je určena pro práci s externími bateriemi, takže jsou ideální pro různé profesionální aplikace. Tyto jednotky UPS jsou vybaveny univerzálními komunikačními rozhraními, včetně RS232 a USB, která umožňují monitorování a správu zařízení a připojených zátěží. Standardní balení obsahuje software ViewPower pro vzdálené sledování provozu zařízení.
Řada ORVALDI V10-40K 3/3 je vybavena rozšiřujícím slotem, který umožňuje připojení karty SNMP pro síťovou správu UPS. Vestavěný systém paralelního provozu umožňuje snadné rozšíření napájecí kapacity až na tři zařízení s přípustnými sdílenými bateriemi pro paralelní systém a nastavitelným počtem připojených baterií. Výkonná 12A nabíječka pro externí baterie (±192-240 V DC) zajišťuje delší dobu zálohování. Tyto jednotky UPS jsou kompaktní a mobilní díky integrovaným kolečkům. Funkce studeného startu navíc umožňuje spuštění zařízení bez napájení ze sítě. Intuitivní 4,3'' dotykový panel LCD přehledně zobrazuje provozní režim, parametry UPS a umožňuje konfiguraci nastavení zařízení. Tyto jednotky jsou kompatibilní s generátory a mají vestavěný bypass pro údržbu (MBS), takže jsou ideální pro telekomunikace, servery, průmyslové aplikace a kritickou infrastrukturu.
Topologie
Zdroj nepřerušovaného napájení (UPS) vždy poskytuje čisté elektrické napájení bez rušení. Využívá technologii On-Line s dvojitou konverzí vstupního napětí a připojeným zařízením poskytuje nejvyšší úroveň ochrany. V první fázi je vstupní střídavý signál převeden na stejnosměrný. Ve druhé fázi je pak stejnosměrný signál prostřednictvím měniče převeden zpět na střídavý. Tím je zajištěno, že zátěž připojená k UPS je zcela izolována od elektrické sítě a jejích nedokonalostí, což má za následek vždy čistý a stabilní výstupní výkon a nulovou dobu přepnutí do bateriového režimu.
Displej
4,3" LCD displej, speciálně navržený pro naši řadu zdrojů nepřerušovaného napájení. Tento barevný, dotykový panel nabízí intuitivní přístup ke všem klíčovým informacím a funkcím zařízení. Pomocí přehledných piktogramů můžete snadno zkontrolovat aktuální provozní režim UPS, úroveň nabití baterie a zatížení systému. Displej také umožňuje rychlé čtení alarmů a výstrah, což poskytuje dodatečnou bezpečnost a kontrolu.
Panel LCD rovněž umožňuje sledovat provozní parametry UPS, jako je vstupní a výstupní napětí, frekvence a další důležité údaje. Díky intuitivnímu rozhraní můžete zařízení spravovat a provádět potřebná nastavení a konfigurace přímo z dotykové obrazovky.
Pokročilá bateriová řešení
Řada ORVALDI V10-40K 3/3 je vybavena vestavěnými bateriemi, což eliminuje potřebu externích konfigurací, zjednodušuje instalaci a zajišťuje kompaktnější a efektivnější systém. Vestavěné baterie jsou pečlivě vybrány tak, aby odpovídaly dostupné výkonové kapacitě zařízení, což zajišťuje optimální výkon a dlouhodobou spolehlivost. Řada je vybavena pokročilou správou baterií a výkonnou 12A nabíječkou, která je navržena pro prodloužení životnosti a účinnosti.
Pro verzi s vestavěnými bateriemi jsou k dispozici následující konfigurace:
V10K 3/3: 20 vestavěných baterií (10+10; 240VDC), 12V 7Ah
V20K 3/3: 32 vestavěných baterií (16+16; 384VDC), 12V 9Ah
V30K 3/3: 64 vestavěných baterií (2x(16+16); 384VDC), , 12V 7Ah
V40K 3/3: 64 vestavěných baterií (2x(16+16); 384VDC), , 12V 9Ah
Komunikace
Funkce pro řízení a monitoring sítě
- Umožňuje řízení a monitoring více UPS jednotek přes LAN a INTERNET.
- Uživatelsky přívětivý graf analýzy výkonu: statistiky událostí, export historických dat v grafech.
- Grafy UPS dat v reálném čase (napětí, frekvence, úroveň zátěže, úroveň baterie).
- Bezpečné vypnutí operačního systému a ochrana proti ztrátě dat v případě výpadku napájení.
- Upozornění na varování pomocí zvukového alarmu, vysílacího programu, mobilního messengeru a e-mailu.
- Plánované zapnutí/vypnutí UPS, test baterie, programovatelné řízení zásuvek a ovládání zvukového alarmu.
- Ochrana heslem a správa vzdáleného přístupu.
- Podporuje VMware ESX a ESXi.
- Vícejazyčná podpora: angličtina, němčina, francouzština, španělština, italština, portugalština, polština, čeština, ruština, ukrajinština, turečtina, čínština.
UPS je vybaven USB a RS232 porty, stejně jako slotem pro SNMP kartu, což umožňuje jednoduché řízení a vzdálený monitoring z počítače, čímž zvyšuje bezpečnost připojených zařízení.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Chytrý software pro řízení a monitoring více UPS přes LAN a Internet. | Pokročilý software pro řízení a monitoring více UPS přes LAN, Internet a SNMP kartu. | SNMP Web Manager je software pro správu SNMP webových karet. Uživatelé mohou vyhledávat a ovládat všechna SNMP zařízení v LAN pomocí tohoto rozhraní. Poté může uživatel dvojklikem na zařízení otevřít stránku pro monitoring webového serveru. |
Paralelní konfigurace
Vestavěná funkce pro paralelní provoz, která umožňuje škálovatelnost a zvýšenou redundanci napájení.
Režimy účinnosti
Režim ECO pro efektivní provoz bez omezení ochrany.
TECHNICKÉ ÚDAJE:
| Model | V10K | V20K | V30K | V40K | ||
| Zdánlivý výkon / Činný výkon | 10KVA / 10KW | 20KVA / 20KW | 30KVA / 30KW | 40KVA / 40KW | ||
| Vstup | ||||||
| Rozsah napětí | Dolní hranice napětí s nízkou ztrátou výkonu | 110 VAC(Ph-N) ± 3% při 50% zatížení 176 VAC(Ph-N) ± 3% při 100% zatížení |
||||
| Dolní hranice obnovení napětí | Dolní hranice napětí s nízkou ztrátou výkonu + 10V | |||||
| Horní hranice napětí s nízkou ztrátou výkonu | 300 VAC(L-N) ± 3% při 50% zatížení 276 VAC(L-N) ± 3% při 100% zatížení |
|||||
| Horní hranice obnovení napětí | Horní hranice napětí s nízkou ztrátou výkonu - 10V | |||||
| Frekvenční rozsah | 46Hz~54Hz @50Hz systém 56Hz~64Hz @60Hz systém |
|||||
| Fáze | 3 fáze s nulovým vodičem | |||||
| Faktor výkonu | ≥ 0.99 při 100% zatížení | |||||
| Výstup | ||||||
| Fáze | 3 fáze s nulovým vodičem | |||||
| Výstupní napětí | 360/380/400/415VAC (fáze-fáze) | |||||
| 208/220/230/240VAC (fáze-nul) | ||||||
| Regulace napětí (AC režim) | ± 1 % | |||||
| Frekvenční rozsah (synchronizovaný režim) | 46Hz~54Hz @50Hz systém 56Hz~64Hz @60Hz systém |
|||||
| Frekvence (bateriový režim) | 50 Hz ± 0.1Hz nebo 60 ± 0.1Hz | |||||
| Crest Faktor | max. 3:1 | |||||
| Harmonické zkreslení | ≤ 2% při 100% zatížení sítě; ≤ 5% při 100% zatížení mimo síť | |||||
| Čas přepnutí | Síť ⇿ Baterie | 0 ms | ||||
| Invertor ⇿ Bypass | 0 ms (když je fáze zajištěna, <4 ms z invertoru na bypass) | |||||
| Invertor ⇿ ECO | <10 ms | |||||
| Účinnost | ||||||
| Režim síť | 95.5% | |||||
| Bateriový režim | 94.5% | |||||
| Baterie | ||||||
| Model baterie | Typ | 12 V / 7 Ah | 12 V / 9 Ah | 12 V / 7 Ah | 12 V / 9 Ah | |
| Počet | (10+10)ks | (16+16)ks x 2 sady | ||||
| Doba nabíjení | 9 hodin do 90% kapacity | |||||
| Nabíjecí proud | 2.0 A ± 10% (doporučeno) 1.0~12.0A (nastavitelné) |
|||||
| Nabíjecí napětí | +/-136.5 VDC | +/-218 VDC ± 1% | ||||
| Fyzické parametry | ||||||
| Model baterie | Rozměry D x Š x V (v mm) | 626 x 250 x 750 | 815 x 300 x 1000 | |||
| Čistá hmotnost (kg) | 124/126 | 124/126 | 225/230 | 250/260 | ||
| Prostředí | ||||||
| Provozní teplota | 0 ~ 40°C (životnost baterie klesá při > 25°C) | |||||
| Vlhkost | <95% bez kondenzace | |||||
| Provozní nadmořská výška | <1000 m | |||||
| Hladina hluku | méně než 55dB @ 1m |
méně než 58dB @ 1m |
méně než 65dB @ 1m |
méně než 70dB @ 1m |
||
| Správa | ||||||
| Smart RS232 nebo USB | software pro Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix a MAC | |||||
| Volitelný SNMP | správa přes SNMP manager nebo webový prohlížeč | |||||
