série: UPS On-line 3/3 fáze
ORVALDI Power+

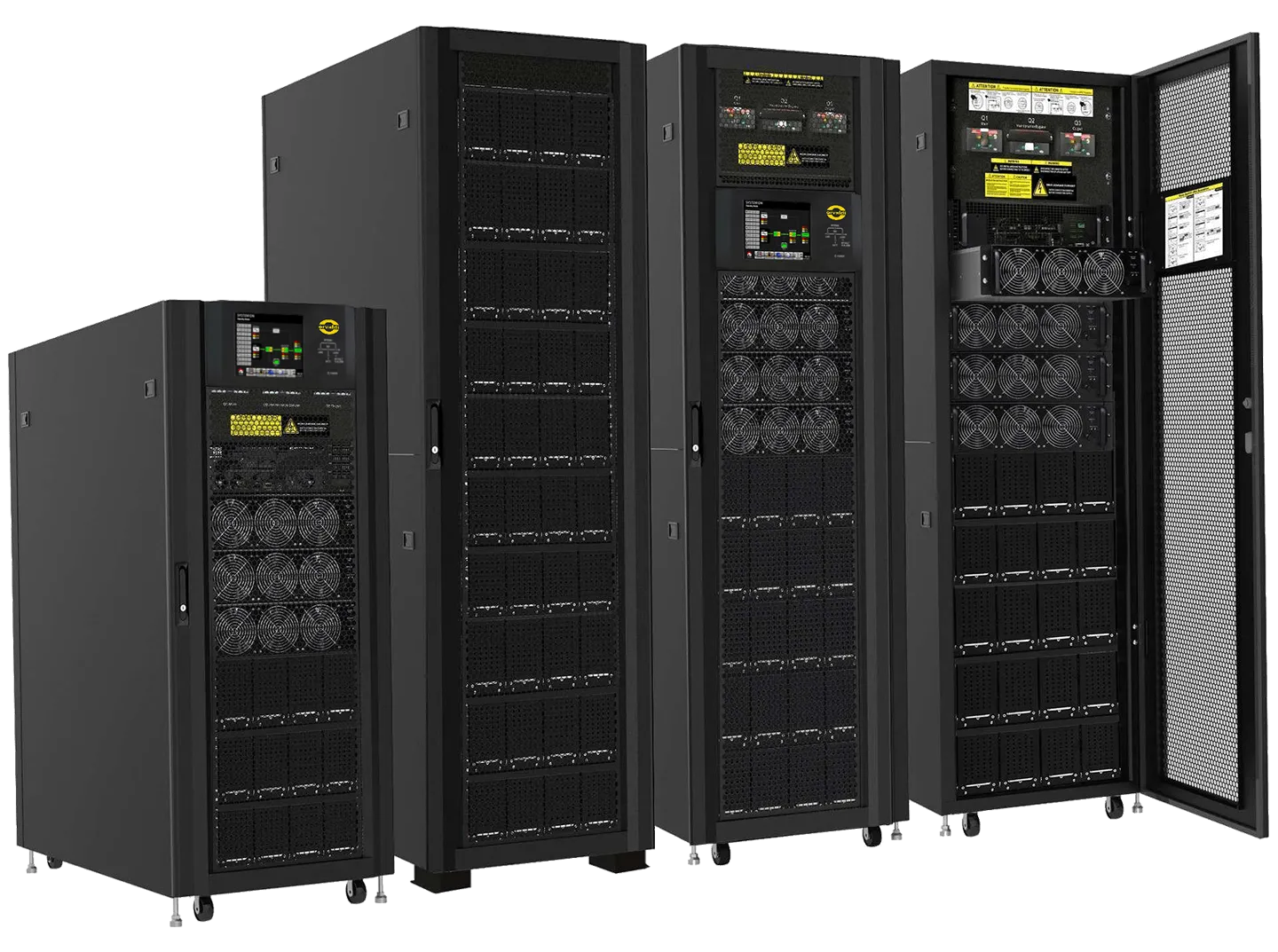

Model ORVALDI Power+ je pokročilý zdroj nepřerušitelného napájení (UPS) navržený tak, aby poskytoval spolehlivé a stabilní napájení pro nejnáročnější průmyslové a IT aplikace. Díky své modulární konstrukci a nejmodernějším technologiím zajišťuje ORVALDI Power+ nepřetržitý provoz a bezpečnost kritických systémů v každé situaci.
VLASTNOSTI PRODUKTU:
- Kompatibilní s lithium-iontovou baterií.
- Skutečná online UPS s dvojitou konverzí.
- Vysoký výstupní účiník 1,0.
- Široký rozsah vstupního napětí (110-300 V AC).
- Modulární konstrukce pro rozšiřitelnost.
- Vysoká kapacita při přetížení.
- Možnost paralelní redundance pro zaručený výkon.
- Kompatibilita s generátory.
- Uživatelsky přívětivý LCD displej.
- Režim ECO pro úsporu energie.
SEZNAM APLIKACÍ:
- Průmyslová zařízení
- Datová centra
- Zdravotnická zařízení
- Telekomunikační systémy
- Kritická infrastruktura
- Výkonné servery
DOWNLOAD:
Software - ViewPower
User Manual- Product card
MOŽNOST „VYSOKÁ KVALITA“:
ORVALDI v souladu s pojistnými podmínkami vymění, opraví nebo odškodní výrobky ORVALDI a/nebo připojená zařízení v případě poškození v důsledku přepětí. Maximální celková odškodněná částka činí 5000Euro (pět tisíc eur).
Topologie
ORVALDI Power+ využívá topologii s dvojitou online konverzí, která zajišťuje, že připojená zařízení dostávají konzistentní a čisté napájení. Tato topologie nepřetržitě filtruje a převádí příchozí napájení, čímž účinně izoluje citlivá zařízení od rušivých vlivů napájení a zajišťuje optimální výkon a ochranu za všech provozních podmínek.

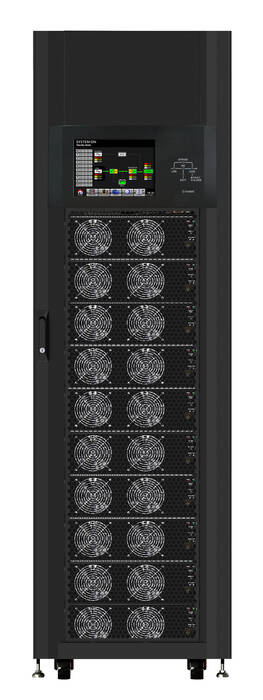

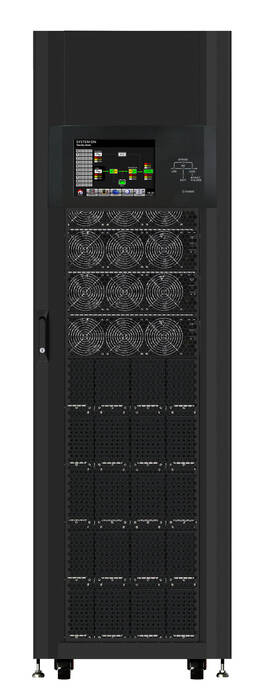

Konfigurace baterie
Model ORVALDI Power+ je k dispozici ve dvou variantách šasi: s vestavěnými bateriemi a s podporou externích baterií. Verze s vestavěnými bateriemi představuje kompaktní řešení, ideální pro prostory s omezeným prostorem, které nabízí rychlé a snadné nasazení. Na druhou stranu verze s externími bateriemi umožňuje flexibilní přizpůsobení doby zálohování konkrétním potřebám uživatele, což z ní činí vynikající volbu pro náročnější aplikace.
.jpg)

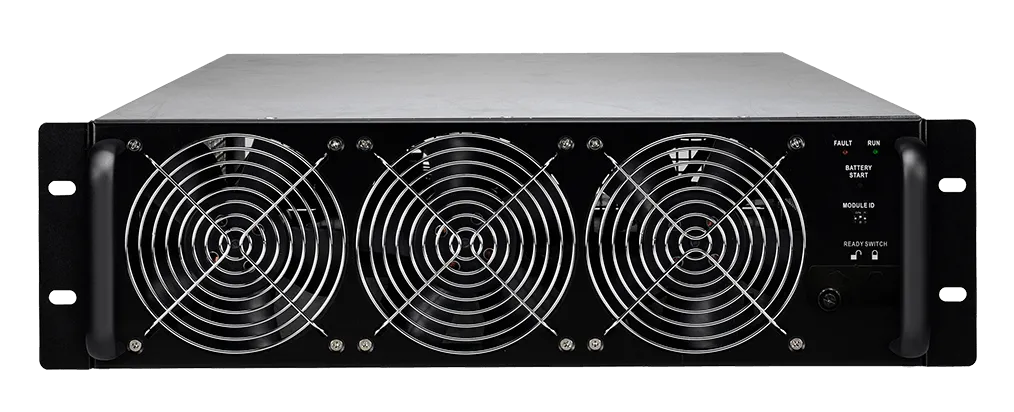

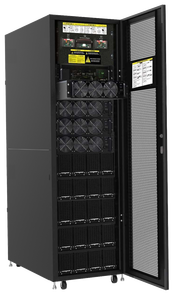

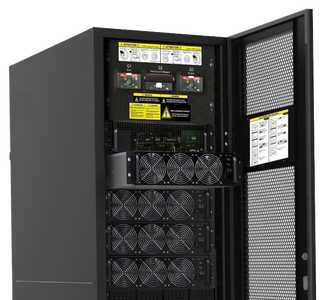

Modulární design
ORVALDI Power+ se vyznačuje modulární konstrukcí, která umožňuje snadnou rozšiřitelnost, aby vyhovovala rostoucím výkonovým potřebám uživatele. Napájecí moduly lze přidávat nebo vyměňovat způsobem hot-swap, což znamená, že celý systém lze servisovat bez přerušení provozu. Tato flexibilita nejen minimalizuje prostoje, ale také zajišťuje nepřetržitý provoz i během údržby nebo aktualizace.
|
 |
 |

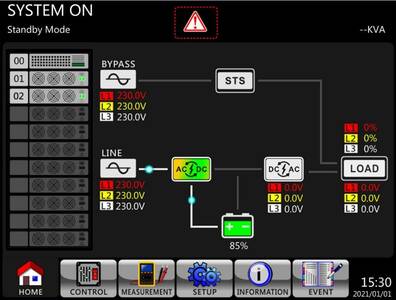

10“ LCD displej
Velký 10palcový displej LCD, který poskytuje přehledné a intuitivní uživatelské rozhraní. Displej s vysokým rozlišením umožňuje snadné sledování všech důležitých provozních parametrů, jako je napětí, proud, úroveň nabití baterie a aktuální provozní režim. Dotykové rozhraní navíc nabízí rychlý přístup k systémovým nastavením a funkcím, takže každodenní provoz a správa UPS jsou jednoduché a efektivní.
Podrobný systém alarmů a událostí
Zařízení ORVALDI Power+ je vybaveno podrobným systémem alarmů a událostí, který monitoruje a zaznamenává všechny kritické provozní parametry zařízení. Tento systém umožňuje okamžitou detekci a hlášení jakýchkoli nesrovnalostí, což umožňuje rychle reagovat a předcházet případným poruchám. Historie událostí navíc uchovává až 500 záznamů, což usnadňuje důkladnou analýzu systému a zjednodušuje diagnostiku případných problémů.
 |
 |

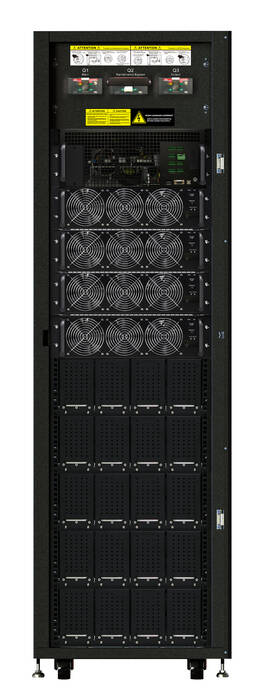

Další výhody
-Front.jpg)
- Adaptivní chladicí systém: Inovativní chladicí systém upravuje svůj výkon podle zatížení, čímž snižuje spotřebu energie a prodlužuje životnost komponent.
- Široký rozsah vstupního napětí: UPS je navržena pro provoz v širokém rozsahu vstupního napětí, což zvyšuje její spolehlivost v nestabilním prostředí elektrické sítě.
- Vysoká odolnost proti rušení EMI/RFI: UPS nabízí výjimečnou ochranu proti elektromagnetickému a radiofrekvenčnímu rušení (EMI/RFI), což je důležité zejména v prostředí s vysokou úrovní rušení.
- Rozsáhlé možnosti komunikace: UPS je vybavena několika komunikačními rozhraními (USB, RS-232, SNMP), která umožňují vzdálené monitorování a správu napájení z libovolného místa.
- Automatická synchronizace generátoru: UPS je vybavena automatickou synchronizací s generátory, která zajišťuje nepřetržité napájení i v nouzových situacích, kdy dojde k výpadku hlavní sítě.
- Rychlý servis a údržba: Díky modulární konstrukci lze jednotlivé komponenty snadno vyměnit, což výrazně zkracuje dobu servisu a minimalizuje prostoje.
- Modularita a redundance: UPS nabízí funkce modularity a redundance, které zajišťují vyšší flexibilitu a spolehlivost pro kritické aplikace.
- EPO - nouzové vypnutí: UPS obsahuje funkci nouzového vypnutí (EPO), která umožňuje rychlé vypnutí zdroje v případě nouze.
Funkce řízení a monitorování sítě
Funkce pro řízení a monitoring sítě
- Umožňuje řízení a monitoring více UPS jednotek přes LAN a INTERNET.
- Uživatelsky přívětivý graf analýzy výkonu: statistiky událostí, export historických dat v grafech.
- Grafy UPS dat v reálném čase (napětí, frekvence, úroveň zátěže, úroveň baterie).
- Bezpečné vypnutí operačního systému a ochrana proti ztrátě dat v případě výpadku napájení.
- Upozornění na varování pomocí zvukového alarmu, vysílacího programu, mobilního messengeru a e-mailu.
- Plánované zapnutí/vypnutí UPS, test baterie, programovatelné řízení zásuvek a ovládání zvukového alarmu.
- Ochrana heslem a správa vzdáleného přístupu.
- Podporuje VMware ESX a ESXi.
- Vícejazyčná podpora: angličtina, němčina, francouzština, španělština, italština, portugalština, polština, čeština, ruština, ukrajinština, turečtina, čínština.
UPS je vybaven USB a RS232 porty, stejně jako slotem pro SNMP kartu, což umožňuje jednoduché řízení a vzdálený monitoring z počítače, čímž zvyšuje bezpečnost připojených zařízení.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Chytrý software pro řízení a monitoring více UPS přes LAN a Internet. | Pokročilý software pro řízení a monitoring více UPS přes LAN, Internet a SNMP kartu. | SNMP Web Manager je software pro správu SNMP webových karet. Uživatelé mohou vyhledávat a ovládat všechna SNMP zařízení v LAN pomocí tohoto rozhraní. Poté může uživatel dvojklikem na zařízení otevřít stránku pro monitoring webového serveru. |
Vysoká účinnost v režimu ECO
Režim ECO umožňuje další úspory energie napájením zátěže přímo z bypassu, pokud jsou parametry sítě v přijatelném rozmezí, což výrazně snižuje provozní náklady. Díky této funkci zajišťuje ORVALDI Power+ nejen spolehlivé napájení, ale také zvyšuje energetickou účinnost, což vede k nižší spotřebě energie a snížení provozních nákladů.
TECHNICKÉ ÚDAJE:
| Model | 30U-90kW | 30U-120kW |
| FÁZE | třífázový vstup / třífázový výstup | |
| KAPACITA | 90kW | 120kW |
| KAPACITA JEDNOHO NAPÁJECÍHO MODULU | 30KVA/30kW | |
| MAX. POČET NAPÁJECÍCH MODULŮ | 3 | 4 |
| MAX. POČET BATERIOVÝCH SADI** | 3 | - |
| VSTUP | ||
| Jmenovité napětí | 3 x 380/400/415VAC (3 fáze + N) | |
| Vstupní napětí | 208-304 VAC (3 fáze) při 70 % zatížení; | |
| 305-478 VAC (3 fáze) při 100 % zatížení | ||
| Vstupní frekvence | 46~54 Hz nebo 56~64 Hz | |
| Faktor výkonu | >0,99 při 100 % zatížení, >0,98 při 50 % zatížení | |
| VÝSTUP | ||
| Výstupní napětí | 3 x 380/400/415VAC (3 fáze + N) | |
| Výstupní frekvence (režim baterie) | 50 Hz ± 0,1 Hz nebo 60 Hz ± 0,1 Hz | |
| Výstupní frekvence (synchronní režim) | 46~54 Hz nebo 56~64 Hz | |
| Přetížení | 1 hodina při 110 %, 10 minut při 125 %, 1 minuta při 150 %, 200 ms při > 150 % | |
| Harmonické zkreslení | ≦ 2 % THD (při lineárním zatížení); ≦ 4 % THD (při nelineárním zatížení) | |
| Čas přepnutí | Nula | |
| Tvary výstupního napětí (režim baterie) | Čistá sinusová vlna | |
| ÚČINNOST | až 94,5 % | |
| Baterie | ||
| Typ baterie | Vestavěná baterie | Externí baterie |
| Počet | 32/36/40 ks (nastavitelné) | |
| Maximální nabíjecí proud | 8A | |
| Nabíjecí napětí | ±13,65V x N (N=16~20) | |
| LCD displej | Stav UPS, úroveň zatížení, stav baterie, vstupní/výstupní napětí, časovač vybíjení a stav chyb | |
| Alarmy | ||
| Režim baterie | Signál každé 4 sekundy | |
| Nízká úroveň baterie | Signál každou sekundu | |
| Přetížení | Dva signály za sekundu | |
| Chyba | Nepřetržitý alarm | |
| Fyzické údaje | ||
| Rozměry [mm] | 1100 x 600 x 1475 | 1100 x 600 x 1475 |
| Hmotnost [kg] | 675 | 333 |
| Prostředí | ||
| Vlhkost | < 95 % (nekondenzující), 0-40 °C | |
| Hladina hluku | méně než 60 dB @ 1 metr | méně než 70 dB @ 1 metr |
| Komunikace | ||
| USB/RS232 | Windows 2000/2003/XP/Vista/2008, Windows 7/8/10, Linux, Unix a MAC | |
* Když teplota překročí 30 ℃, výstupní výkonový faktor se sníží na 0,9 při 31 ℃ ~ 35 ℃ a na 0,8 při 36 ℃ ~ 40 ℃.
** Jeden bateriový modul obsahuje 10 ks baterií 12/9 Ah v jedné vaně (kompletní bateriová sada obsahuje 4 moduly).
Specifikace produktu mohou být změněny bez předchozího upozornění.
